Naam oplossing: wij versterken gebouwen

Wie: Pieters Bouwtechniek, Thor Helical, Remmers Bouwchemie

Het paradepaardje van consortium Pieters Bouwtechniek, Thor Helical en Remmers Bouwchemie, bleek een lang, spiraalvormig anker te zijn dat allerlei constructie-onderdelen met elkaar kan verbinden.

'Deze spiraalankers werden al gebruikt voor schadeherstel', vertelt Rinus de Moedt, accountmanager bij Thor Helical, het bedrijf dat de anker heeft ontwikkeld. Daar waar er scheuren in een muur zitten, werkt een ingebracht anker als een nieuwe wapening voor krachtenoverdracht. 'Maar als preventieve maatregel voor aardbevingsschade gebruiken we de ankers nu ook om de wand-vloer en wand-dakverbindingen te verstevigen.'

In de testwoning zijn overal van deze roestvast stalen spiraalankers terug te vinden. Er zijn er zelfs bij die houten steunbalken met elkaar verbinden voor extra versteviging. Volgens De Moedt kunnen ze naast steen en hout ook probleemloos in beton worden aangebracht. Kwestie van een extra gaatje voorboren, dat aan de buitenkant van het huis gebeurt. 'Met een simpele SDS-boorhamer kunnen we ze bevestigen. Door de vorm draait de schroef zichzelf vast in het substraat', aldus De Moedt. 'Speciaal voor deze regio hebben we 12mm dikke schroeven ontwikkeld. Hiervoor gingen ze maar tot 9mm. Ook kunnen we ze gebruiken om de fundering te koppelen aan bestaand metselwerk, of om metselwerk zoals schoorstenen verticaal te wapenen.'

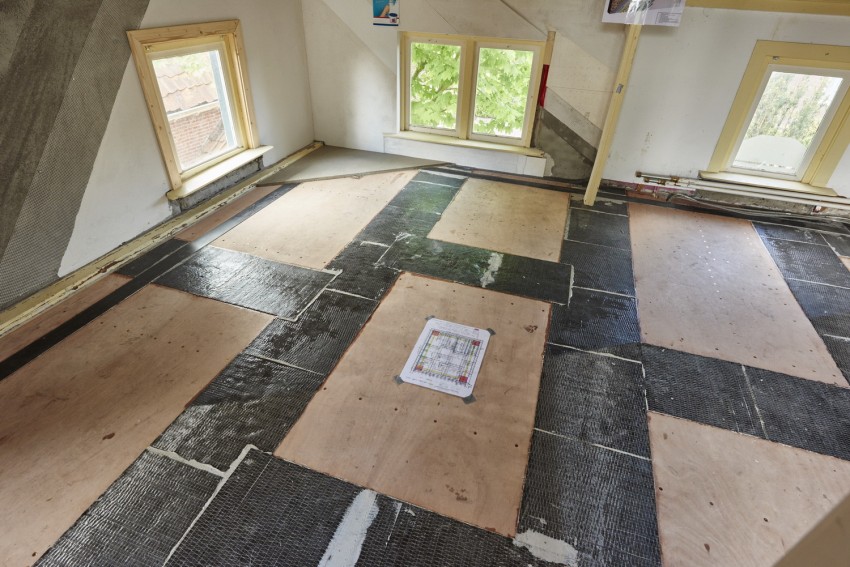

Multiplexplaten moeten de houten vloeren van de Groningse huizen versterken. Om de vloer stijf te krijgen moeten de platen tegen elkaar aangedrukt zitten en tegelijkertijd niet uit elkaar getrokken kunnen worden. Het consortium heeft daarom kleine groeven tussen de platen gemaakt en die gevuld met een epoxyharslijm. Om het trekken door horizontale krachten bij aardbevingen tegen te gaan, zijn bovenop de multiplexplaten koolstofvezelmatten geplaatst. De Moedt: 'We kunnen de vloer zowel aan de onderkant als bovenkant verstevigen.'

De jury looft de methode van het consortium vanwege de technische haalbaarheid, kwaliteit en omdat het flexibel is. Afhankelijk van de ligging van een woning – vlakbij het episch centrum of aan de rand – zijn de multiplexplaten bijvoorbeeld 12mm of 24mm dik. En aan de rand van het aardbevingsgebied zijn de koolstofvezelmatten overbodig. 'Wel geeft het ernstige overlast voor de bewoners, die tijdens het aanbrengen hun huis moeten verlaten', zo vindt de jury. 'De hinder is zodanig, dat naast de werkruimte ook de onderliggende ruimte waarschijnlijk ontruimd moet worden.' De werkzaamheden gaan gepaard met veel geluidshinder, opvliegend stof en stank tijdens het aanbrengen van de harslijm. De uitvoeringstijd is volgens de jury ook 'erg lang en de oplossing relatief kostbaar'.
