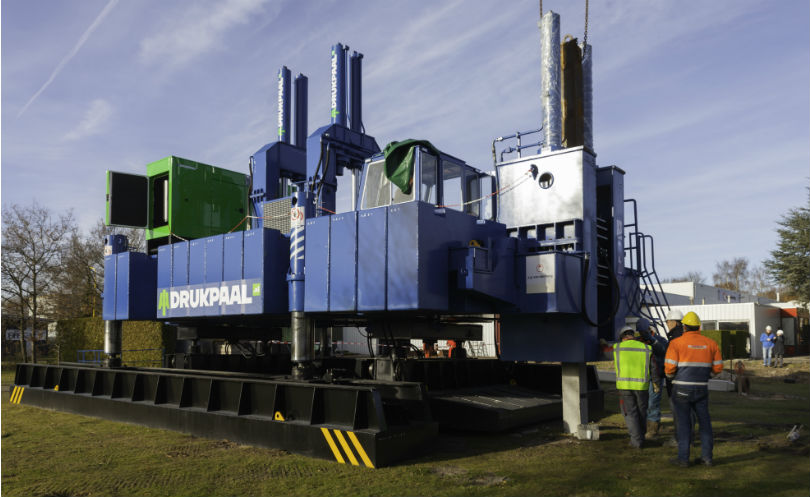

In China doen ze het al jaren: met een rondstappend monster van 320 ton prefab funderingspalen stil en trillingsvrij de grond indrukken. Sinds kort gebeurt dat ook in Nederland. De enorme machine drukte in februari palen de grond in voor een ­kantoorgebouw in Gouda.

‘Een Europese primeur. De machine is zo stil dat hij tot op 80 cm van een pand kan werken’, zegt commercieel adviseur Tahl Tekofsky van Drukpaal.nl. Deze start-up, een samen­werkingsverband van de paalfabrikanten IJB en Bruil, haalde de Chinese drukmachine ­onlangs naar Nederland.


Grote voetplaten

De Chinese druktechniek is rechttoe, rechtaan. Een hijskraan laat de funderingspaal midden in de machine zakken en plaatst hem op de bodem. Hydraulische vijzels drukken daarop metalen platen tegen de paal aan. Deze ‘klem’ wordt vervolgens door hydrauliek twee meter naar beneden ­gedrukt. Hierbij voorkomt het totale gewicht van 320 ton dat de machine zelf omhoog komt.

Zodra de klem ontspant, trekt de hydrauliek de vijzels en platen weer 2 meter omhoog voor de volgende grijpbeurt. Dit kan ook andersom, zegt Tekofsky. ‘Als het nodig blijkt, trekt de klem de palen eruit.’

Na het in de grond drukken van een paal schuift de machine een stukje op voor het volgende karwei. Het gevaarte maakt hierbij geen gebruik van rupsbanden; die verdelen de druk niet goed genoeg. De Chinezen hebben het hele systeem daarom de latten omgebonden: de machine staat op twee lange geleiderails en is hierlangs via hydrauliek naar voren te trekken. De rails schuiven daarna ook een stukje naar voren, waarbij de machine tijdelijk op de grond staat. ‘Grote voetplaten onder de machine verdelen de druk’, zegt Tekofsky. ‘Via dezelfde platen is trouwens ook beperkte zijwaartse beweging mogelijk.’


Goed te testen

De Chinese drukmachine is een alternatief voor technieken die funderingspalen op de bouwplaats maken, bijvoorbeeld door grond weg te boren en beton te storten. Aannemers kiezen hier steeds vaker voor omdat traditioneel heien overlast veroorzaakt.

Probleem is alleen dat op de bouwplaats ­gevormde palen onbetrouwbaarder zijn dan prefab palen, zegt Tekofsky. ‘Tijdens het beton storten kan er van alles misgaan. Je weet eigenlijk niet wat je in de grond stopt. Een prefab paal is daarentegen van tevoren goed te testen. Daarnaast zijn de andere methoden vaak fors duurder.’


Tekst: ir. Jeroen Akkermans. Foto: Gerda van Ekris
