Naam oplossing: Voorgespannen muren

Wie: S&P Clever Reinforcement, ABT

De samenwerking tussen ingenieursbureau ABT en aannemer S&P leidde tot een oplossing die zowel level 2 (koppelen muur met vloer) als level 4 dekt (verstevigen van de wanden). Een voorspansysteem van trekbanden met daarachter glasvezelsheets.

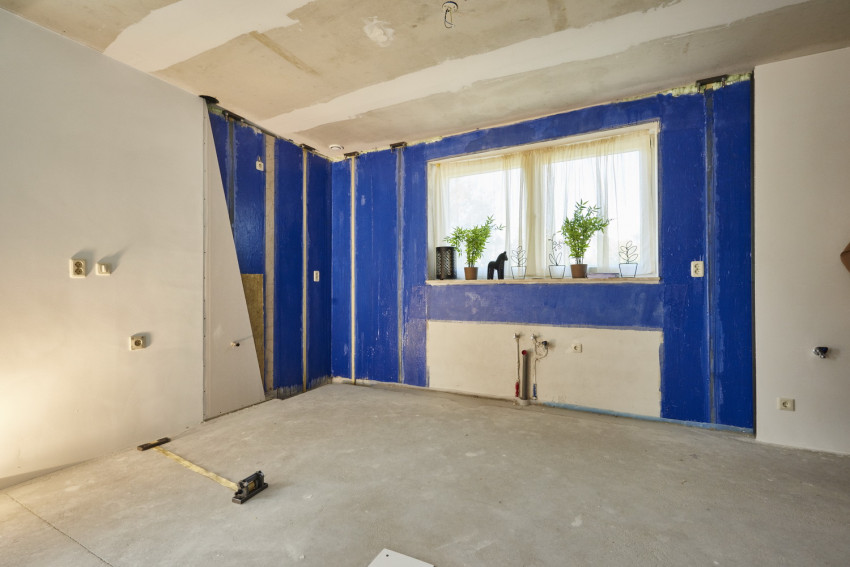

S&P plaatste chemische ankers op de vloer en het plafond van de benedenverdieping van de testwoning. Tussen die ankers bevestigde de aannemer de door hun ontwikkelde aramide trekbanden. Aramide heeft een zeer hoge treksterkte, het kent geen vermoeiing en het corrodeert niet. Bij de speciaal hiervoor ontworpen connectoren op de ankers, kunnen de banden met behulp van een momentsleutel op een vooraf berekende trekspanning worden gezet.

'Het is hetzelfde principe als het vastzetten van een vrachtwagenlading met sjorbanden, maar dan veel zwaarder', licht ing. Mark Verbaten van ABT toe. Door de aramide band aan te trekken en dus korter te maken, willen de vloer en het plafond naar elkaar toe. Door de spanning die hierdoor ontstaat, kunnen de wanden een veel hogere schuifkracht opnemen, zoals die ontstaan tijdens een aardbeving.

Volgens Verbaten behouden de trekbanden na een aardbeving overigens hun trekspanning en hoeven ze dus niet opnieuw ingesteld te worden. 'Maar als de voorspankracht te hoog oploopt, zou de wand eruit kunnen knikken. Daarom hebben we de aramide trekbanden vastgelijmd aan glasvezelsheets. Die zorgen ervoor dat de toelaatbare excentrische belasting op het binnenblad van de spouwmuur groter wordt.'

De glasvezelsheets zorgen daarnaast voor een versteviging van het binnenblad. De sheets worden gelijmd met een speciale waterdampdoorlatende hars, zodat er binnenin de spouwmuur geen dampspanning ontstaat. 'En om de vloer te verstijven leggen we een systeem aan van stalen ankers', aldus Verbaten.

Nu is dit voorspansysteem met name geschikt voor beton. Maar ook voor hout hebben S&P en ABT een oplossing bedacht. 'We koppelen daarvoor de houten balken met eenzelfde soort spansysteem aan het metselwerk dat tussen deze balken zit. En door de glasvezelsheets hier diagonaal aan te brengen, realiseren we een vloer-wand koppeling waardoor de vloer niet zal schuiven bij een aardbeving.' Duurzaamheid kan volgens Verbaten ook meteen worden meegenomen in het gehele plaatje: 'waar een wand niet goed geïsoleerd is, kunnen we na het verstevigen er meteen een voorzetwand met isolatie aan vastmaken.'

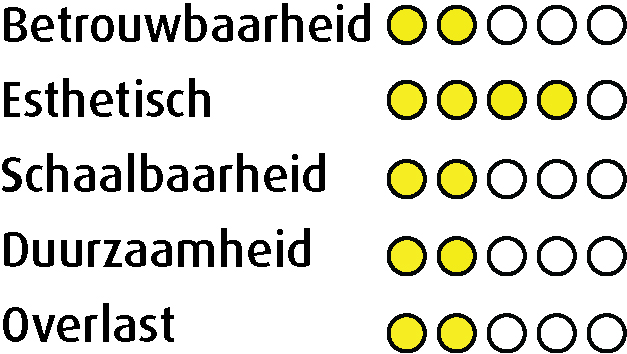

De jury ziet dit echter als een kostbaar, gevoelig en complex systeem, dat alleen gespecialiseerde aannemers kunnen aanleggen. 'Tevens lijkt de maatregel niet toepasbaar bij dunnere wanden, die gevoeliger zullen zijn voor het knikken.'
